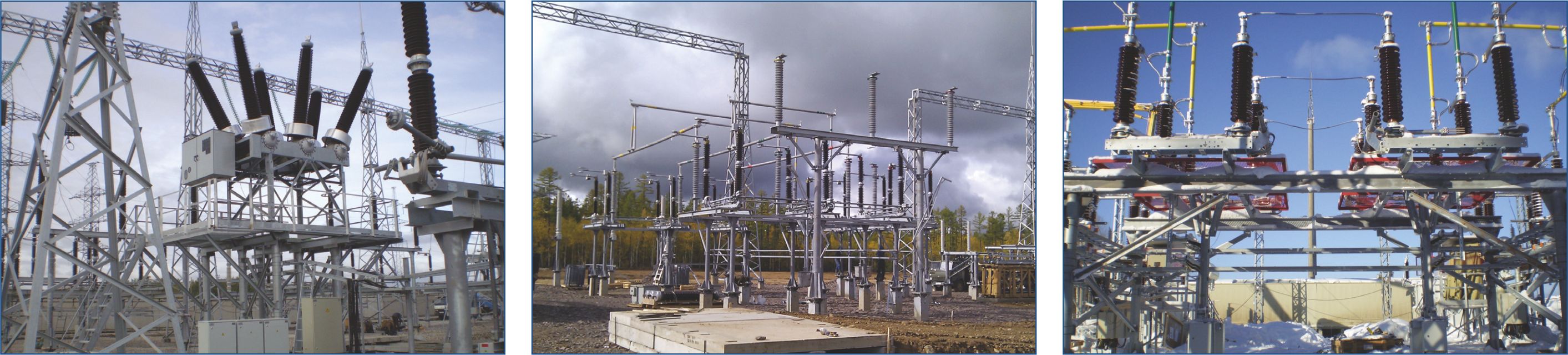

Бло­ки для уста­нов­ки обо­ру­до­ва­ния

Для стро­и­тель­ства или ре­кон­струк­ции рас­пре­де­ли­тель­ных устройств, в про­ек­тах ко­то­рых преду­смот­ре­на уста­нов­ка обо­ру­до­ва­ния на от­дель­ных опо­рах, ООО «Т-ЭНЕРГИЯ» про­из­во­дит от­дель­но уста­нав­ли­ва­е­мые бло­ки для мон­та­жа обо­ру­до­ва­ния рос­сий­ских и за­ру­беж­ных про­из­во­ди­те­лей.

Все бло­ки име­ют услов­ное обо­зна­че­ние, со­дер­жа­щее ин­фор­ма­цию об уста­нав­ли­ва­е­мом обо­ру­до­ва­нии, мак­си­маль­ной вы­со­те бло­ка, меж­фаз­ном рас­сто­я­нии. При за­ка­зе бло­ка ука­за­ние услов­но­го обо­зна­че­ния поз­во­ля­ет в крат­чай­шие сро­ки по­ста­вить его за­каз­чи­ку с за­во­да-из­го­то­ви­те­ля без до­пол­ни­тель­ных со­гла­со­ва­ний. Кон­струк­тив­но блок со­сто­ит из опор­ной ра­мы и сто­ек. В неко­то­рых слу­ча­ях блок объ­еди­нен с пло­щад­кой об­слу­жи­ва­ния. Обо­ру­до­ва­ние на бло­ках раз­ме­ще­но та­ким об­ра­зом, чтобы со­блю­да­лись все тре­бо­ва­ния Пра­вил устрой­ства элек­тро­уста­но­вок (ПУЭ).

На ме­тал­ло­кон­струк­ции бло­ков на­но­сит­ся за­щит­ное по­кры­тие, вы­пол­ня­е­мое ме­то­дом го­ря­че­го цин­ко­ва­ния по ГОСТ 9.307, что обес­пе­чи­ва­ет воз­мож­ность экс­плу­а­та­ции бло­ков в те­че­ние 25 лет без до­пол­ни­тель­ных ра­бот по окра­ши­ва­нию ме­тал­ли­че­ских по­верх­но­стей.

Струк­ту­ра услов­но­го обо­зна­че­ния

Б — X — X — X — X

Меж­фаз­ное рас­сто­я­ние в де­ци­мет­рах, округ­лен­ное до де­ся­тых

Мак­си­маль­ная вы­со­та бло­ка без обо­ру­до­ва­ния в де­ци­мет­рах, округ­лен­ная до де­ся­тых

Со­кра­щен­ное на­зва­ние обо­ру­до­ва­ния* (спи­сок при­ве­ден ни­же)

Класс на­пря­же­ния обо­ру­до­ва­ния, кВ

Блок

Со­кра­ще­ния в на­зва­нии обо­ру­до­ва­ния

  • ОИ — Опор­ный изо­ля­тор
  • ВК — Вы­клю­ча­тель
  • ОПН — Огра­ни­чи­тель пе­ре­на­пря­же­ний
  • КС — Кон­ден­са­тор свя­зи
  • ФП — Фильтр при­со­еди­не­ния
  • Рз — Разъ­еди­ни­тель
  • Рз.1 — Разъ­еди­ни­тель с од­ним за­зем­ля­ю­щим но­жом
  • Рз.2 — Разъ­еди­ни­тель с дву­мя за­зем­ля­ю­щи­ми но­жа­ми
  • Зз — За­зем­ли­тель
  • ТН — Транс­фор­ма­тор на­пря­же­ния
  • ТТ — Транс­фор­ма­тор то­ка
  • ТСН — Транс­фор­ма­тор соб­ствен­ных нужд
  • ТТТН — Ком­би­ни­ро­ван­ный из­ме­ри­тель­ный транс­фор­ма­тор
  • СИ — Счет­чик им­пуль­сов
  • ПР — Предо­хра­ни­тель
  • КМ — Муф­та ка­бель­ная
  • Вз — Вы­со­ко­ча­стот­ный за­гра­ди­тель
  • ОД — От­де­ли­тель
  • ШО — Шин­ная опо­ра

При­мер рас­шиф­ров­ки услов­но­го обо­зна­че­ния

Б-110-Рз-26-20 — блок разъ­еди­ни­те­ля, класс на­пря­же­ния 110 кВ, вы­со­та бло­ка без обо­ру­до­ва­ния 2600 мм, меж­фаз­ное рас­сто­я­ние 2000 мм.

Тех­ни­че­ские ха­рак­те­ри­сти­ки бло­ков

На­име­но­ва­ние па­ра­мет­ра 6(10), 35 кВ 110 кВ 220 кВ 330 кВ 500 кВ
Уста­но­воч­ные раз­ме­ры бло­ка (раз­ме­ры по осям сто­ек), мм* 1900 3000 4300 5000 7000
Мак­си­маль­ная мас­са бло­ка, кг
Обыч­ное ис­пол­не­ние (до 6 бал­лов вклю­чи­тель­но по шка­ле MSK-64) 700 1900 2500 2900 3800
Сей­сми­че­ское ис­пол­не­ние (7-9 бал­лов по шка­ле MSK-64) 805 3200 4000 4500 5300

* Из­ме­не­ние уста­но­воч­ных раз­ме­ров воз­мож­но при со­гла­со­ва­нии с за­во­дом

При­ме­ры бло­ков для уста­нов­ки обо­ру­до­ва­ния 35 КВ

Блок разъ­еди­ни­те­ля

Блок кон­тро­ля на­пря­же­ния

При­ме­ры бло­ков для уста­нов­ки обо­ру­до­ва­ния 110 кВ

Блок вы­клю­ча­те­ля

Блок разъ­еди­ни­те­ля
