Ком­плект­ная транс­фор­ма­тор­ная под­стан­ция блоч­ная КТПБ-ТЭ

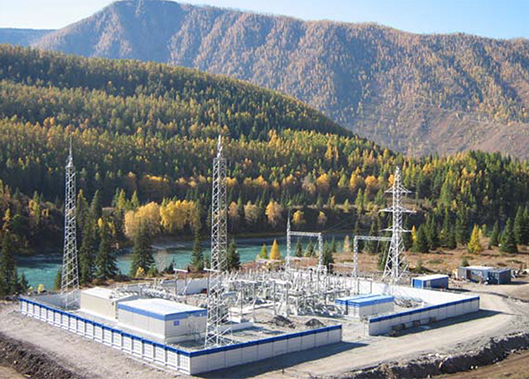

Комплектная трансформаторная подстанция Ком­плект­ная транс­фор­ма­тор­ная под­стан­ция блоч­ная КТПБ-ТЭ 6 кВ, 10 кВ, 35 кВ, 110 кВ, 220 кВ пред­на­зна­че­на для при­е­ма, пре­об­ра­зо­ва­ния и рас­пре­де­ле­ния элек­три­че­ской энер­гии трех­фаз­но­го пе­ре­мен­но­го то­ка про­мыш­лен­ной ча­сто­ты 50 Гц в се­тях с но­ми­наль­ным на­пря­же­ни­ем 35 кВ, 110 кВ и 220 кВ.

КТПБ-ТЭ из­го­тав­ли­ва­ет­ся на соб­ствен­ной про­из­вод­ствен­ной пло­щад­ке ООО «Т-ЭНЕРГИЯ». Под­стан­ция со­сто­ит из:

Под­стан­ции ре­а­ли­зу­ют­ся как по ти­по­вым схе­мам (со­глас­но ра­бо­те ОАО «Энер­го­сеть-про­ект» «Схе­мы элек­три­че­ские прин­ци­пи­аль­ные рас­пре­де­ли­тель­ных устройств на класс на­пря­же­ния 35-750 кВ. Ти­по­вые ре­ше­ния»), так и по нети­по­вым схе­мам, спро­ек­ти­ро­ван­ным под кон­крет­ные тре­бо­ва­ния за­каз­чи­ка.

Рас­пре­де­ли­тель­ные устрой­ства КТПБ

Рас­пре­де­ли­тель­ные устрой­ства (РУ) 6(10), 35, 110, 220 кВ в со­ста­ве под­стан­ции КТПБ-ТЭ мо­гут вы­пол­нять­ся как от­кры­ты­ми, так и за­кры­ты­ми.

До­сто­ин­ство от­кры­то­го ва­ри­ан­та — мень­шая сто­и­мость. Пре­иму­ще­ства за­кры­то­го — ком­пакт­ность, без­опас­ность, удоб­ство об­слу­жи­ва­ния.

Оба ва­ри­ан­та ха­рак­те­ри­зу­ют­ся вы­со­кой за­вод­ской го­тов­но­стью, обо­ру­до­ва­ние по боль­шей ча­сти уста­нав­ли­ва­ет­ся при про­из­вод­стве, что зна­чи­тель­но со­кра­ща­ет за­тра­ты вре­ме­ни и средств на мон­таж рас­пре­де­ли­тель­но­го устрой­ства на ме­сте стро­и­тель­ства.

Рас­пре­де­ли­тель­ные устрой­ства (РУ) 35 кВ

Обо­ру­до­ва­ние РУ 35 кВ уста­нав­ли­ва­ет­ся на ком­пакт­ных бло­ках соб­ствен­но­го про­из­вод­ства ООО «Т-ЭНЕРГИЯ», уже при их из­го­тов­ле­нии про­кла­ды­ва­ют­ся си­ло­вые и кон­троль­ные ка­бе­ли (в пре­де­лах бло­ка). Бло­ки ком­плек­ту­ют­ся кон­такт­но-на­тяж­ной ар­ма­ту­рой, шка­фа­ми вто­рич­ной ком­му­та­ции, жест­кой оши­нов­кой, ка­бель­ны­ми лот­ка­ми и т. п.

За­кры­тые рас­пре­де­ли­тель­ные устрой­ства (ЗРУ) 35 кВ

В слу­чае вы­бо­ра ва­ри­ан­та за­кры­то­го рас­пре­де­ли­тель­но­го устрой­ства (ЗРУ) за­каз­чи­ку по­став­ля­ет­ся пол­но­стью уком­плек­то­ван­ное ЗРУ 35 кВ в блоч­но-мо­дуль­ном зда­нии (еди­ном или раз­де­лен­ном на несколь­ко транс­пор­та­бель­ных бло­ков). Внут­ри зда­ния уста­нав­ли­ва­ют­ся шка­фы КРУ-35 кВ, мон­ти­ру­ют­ся ме­жш­каф­ные свя­зи и про­чее обо­ру­до­ва­ние.

Тех­ни­че­ские па­ра­мет­ры ком­плект­ных транс­фор­ма­тор­ных под­стан­ций

Тех­ни­че­ские па­ра­мет­ры КТПБ-ТЭ 35кВ, 110кВ, 220 кВ

На­име­но­ва­ние па­ра­мет­ра Зна­че­ние па­ра­мет­ра
Ис­пол­не­ние ОРУ
Но­ми­наль­ное на­пря­же­ние, кВ 35 110 220
Наи­боль­шее ра­бо­чее на­пря­же­ние, кВ 40,5 126 252
Но­ми­наль­ная мощ­ность, кВА до 25 000 до 125 000 до 125 000
Но­ми­наль­ный ток глав­ных це­пей, А 630, 1000, 2000 630,1000, 2000 1000, 2000, 3150
Но­ми­наль­ный ток сбор­ных шин, А 630, 1000, 2500, 3150, 4000 1000, 1250, 1600,
2000, 2500, 3150, 4000
1000, 1600, 2000,
2500, 3150
Ток элек­тро­ди­на­ми­че­ской стой­ко­сти оши­нов­ки, кА* 50, 63, 81, 128 81, 102, 128 81, 102, 128
Ток тер­ми­че­ской стой­ко­сти в те­че­ние Зс, кА 20; 25; 31,5; 50 31,5; 40; 50 31,5; 40; 50
Ис­пол­не­ние вво­да/вы­во­да Воз­душ­ный
Кли­ма­ти­че­ское ис­пол­не­ние и ка­те­го­рия раз­ме­ще­ния (ГОСТ 15 150) У1, УХЛ1 (ХЛ1)
Вет­ро­вое дав­ле­ние, Па до 1000
Тол­щи­на сет­ки го­ло­ле­да, мм до 40
Сте­пень за­гряз­не­ния ат­мо­сфе­ры (ГОСТ 9920-89) I-IV
Сей­смич­ность в бал­лах по шка­ле MSK 64 до 9
Ти­по­вые ре­ше­ния со­глас­но ра­бо­те «Схе­мы прин­ци­пи­аль­ные элек­три­че­ские рас­пре­де­ли­тель­ных устройств под­стан­ций 35-750 кВ» 1, ЗН, 4Н, 5Н, 5АН, 9 1, ЗН, 4Н, 5Н, 5АН, 6, 6Н,
7, 8, 9, 9Н, 9АН, 12,12Н, 13, 13Н, 14
1, ЗН, 4Н, 5Н, 5АН, 6, 6Н,
7, 8, 9, 9Н, 9АН, 12,12Н, 13, 13Н, 14,16,17

Тех­ни­че­ские па­ра­мет­ры КТПБ-ТЭ 6(10) кВ

На­име­но­ва­ние па­ра­мет­ра Зна­че­ние па­ра­мет­ра
Ис­пол­не­ние ЗРУ, КРУН, КРУ, ОРУ
Но­ми­наль­ное на­пря­же­ние, кВ 6, 10
Наи­боль­шее ра­бо­чее на­пря­же­ние, кВ 7, 12
Но­ми­наль­ный ток, А 630, 1000, 1600, 2500, 3150, 4000, 5000
Но­ми­наль­ный ток от­клю­че­ния вы­клю­ча­те­ля, кА* 12,5; 20,2; 25; 31,5; 40
Но­ми­наль­ный ток элек­тро­ди­на­ми­че­ской стой­ко­сти вы­клю­ча­те­лей, кА* 32, 51, 64, 81, 102
Ток элек­тро­ди­на­ми­че­ской стой­ко­сти глав­ных це­пей, кА 50, 81, 128
Ток тер­ми­че­ской стой­ко­сти в те­че­ние 3с, кА 20; 31,5; 40; 50
Ис­пол­не­ние вво­да/вы­во­да воз­душ­ный, ка­бель­ный
Род то­ка вспо­мо­га­тель­ных це­пей КРУ, КРУН, ОПУ, ОРУ пе­ре­мен­ный, по­сто­ян­ный
Но­ми­наль­ное на­пря­же­ние вспо­мо­га­тель­ных це­пей КРУ, КРУН, ОПУ, ОРУ 380 + 19
110, 220 + 11
Со­про­тив­ле­ние изо­ля­ции со сто­ро­ны НН (КРУ, КРУН), МОМ не ме­нее 100
Со­про­тив­ле­ние изо­ля­ции всех осталь­ных вспо­мо­га­тель­ных це­пей, МОМ не ме­нее 2
Мощ­ность си­ло­во­го ТСН, кВА до 2500
Кли­ма­ти­че­ское ис­пол­не­ние и ка­те­го­рия раз­ме­ще­ния (ГОСТ 15 150) У1, УХЛ1 (ХЛ1)
Вет­ро­вое дав­ле­ние, Па до 1000
Тол­щи­на стен­ки го­ло­ле­да, мм до 40
Сте­пень за­гряз­не­ния ат­мо­сфе­ры (ГОСТ 9920-89) I-IV
Сей­смич­ность в бал­лах по шка­ле MSK 64 до 9
Ти­по­вые ре­ше­ния со­глас­но ра­бо­те «Схе­мы прин­ци­пи­аль­ные элек­три­че­ские рас­пре­де­ли­тель­ных устройств под­стан­ций 35-750 кВ» 1, 2, 3

Со­став ком­плект­ной транс­фор­ма­тор­ной под­стан­ции

При про­из­вод­стве КТПБ-ТЭ под­стан­ции ком­плек­ту­ют­ся как из­де­ли­я­ми соб­ствен­но­го про­из­вод­ства (пре­иму­ще­ствен­но), так и обо­ру­до­ва­ни­ем дру­гих про­из­во­ди­те­лей:

На­име­но­ва­ниеПро­из­во­ди­те­ли
1. От­кры­тые рас­пре­де­ли­тель­ные устройства 6(10), 35, 110, 220 кВ
• вы­со­ко­вольт­ное обо­ру­до­ва­ние Ве­ду­щие оте­че­ствен­ные и за­ру­беж­ные про­из­во­ди­те­ли обо­ру­до­ва­ния
• гиб­кая или жест­кая оши­нов­ка Соб­ствен­ное про­из­вод­ство «Т-ЭНЕРГИЯ»
• опор­ные ме­тал­ло­кон­струк­ции Соб­ствен­ное про­из­вод­ство «Т-ЭНЕРГИЯ»
• пор­та­лы, пло­щад­ки об­слу­жи­ва­ния Соб­ствен­ное про­из­вод­ство «Т-ЭНЕРГИЯ»
• шка­фы вто­рич­ной ком­му­та­ции Соб­ствен­ное про­из­вод­ство «Т-ЭНЕРГИЯ», а так­же ве­ду­щие оте­че­ствен­ные и за­ру­беж­ные про­из­во­ди­те­ли
• ком­плект ВЧ-свя­зи Ве­ду­щие оте­че­ствен­ные и за­ру­беж­ные про­из­во­ди­те­ли обо­ру­до­ва­ния
• ка­бель­ные кон­струк­ции
• осве­ще­ние
2. Ком­плект­ное ОПУ Соб­ствен­ное про­из­вод­ство «Т-ЭНЕРГИЯ»
3. Ком­плект­ное ЗРУ Соб­ствен­ное про­из­вод­ство «Т-ЭНЕРГИЯ»
4. Ограж­да­ю­щие кон­струк­ции, мач­ты, эле­мен­ты за­зем­ле­ния и мол­ние­за­щи­ты Соб­ствен­ное про­из­вод­ство «Т-ЭНЕРГИЯ»
5. Си­ло­вые транс­фор­ма­то­ры Ве­ду­щие оте­че­ствен­ные и за­ру­беж­ные про­из­во­ди­те­ли обо­ру­до­ва­ния
5. То­ко­про­вод или шин­ный мост

При­мер ком­по­нов­ки от­кры­то­го рас­пре­де­ли­тель­но­го устройства 110 кВ с при­ме­не­ни­ем бло­ков и мо­ду­лей




При­мер ком­по­нов­ки за­кры­то­го рас­пре­де­ли­тель­но­го устройства 110 кВ с при­ме­не­ни­ем бло­ков и мо­ду­лей
