Мо­дуль для уста­нов­ки обо­ру­до­ва­ния

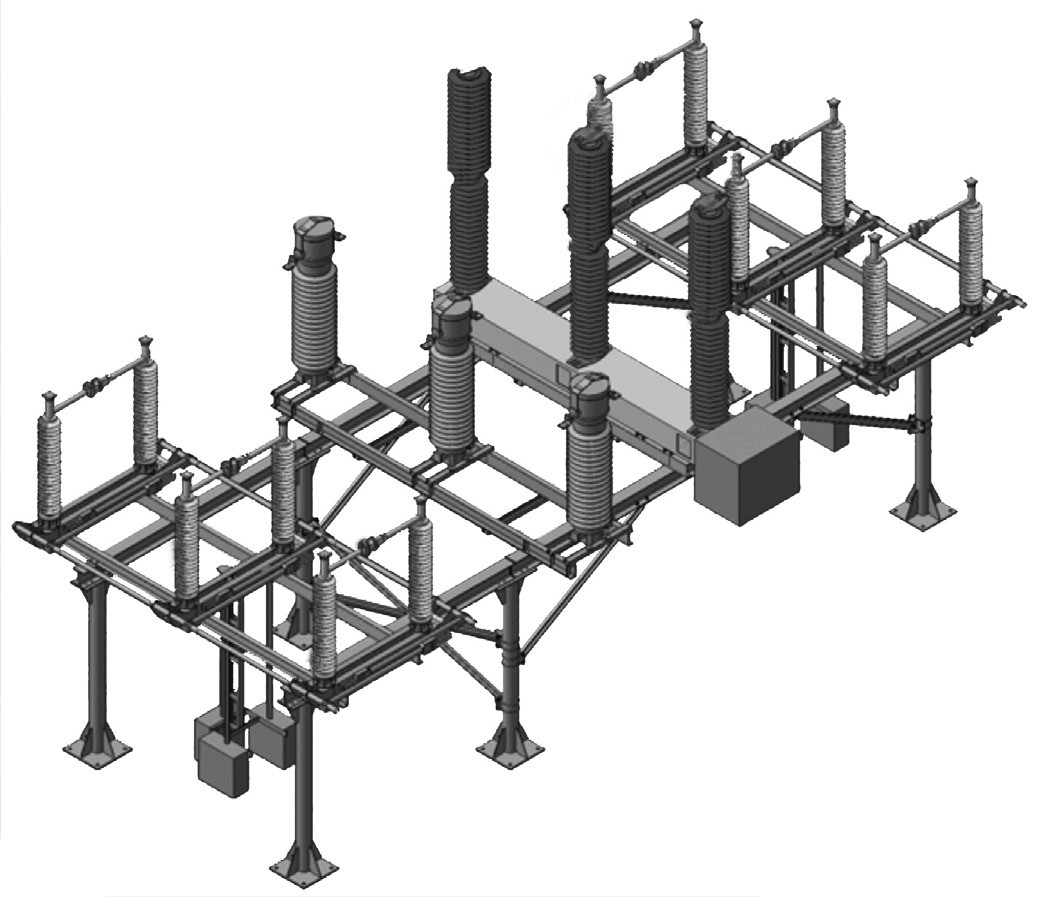

Модуль на напряжение 110 кВ

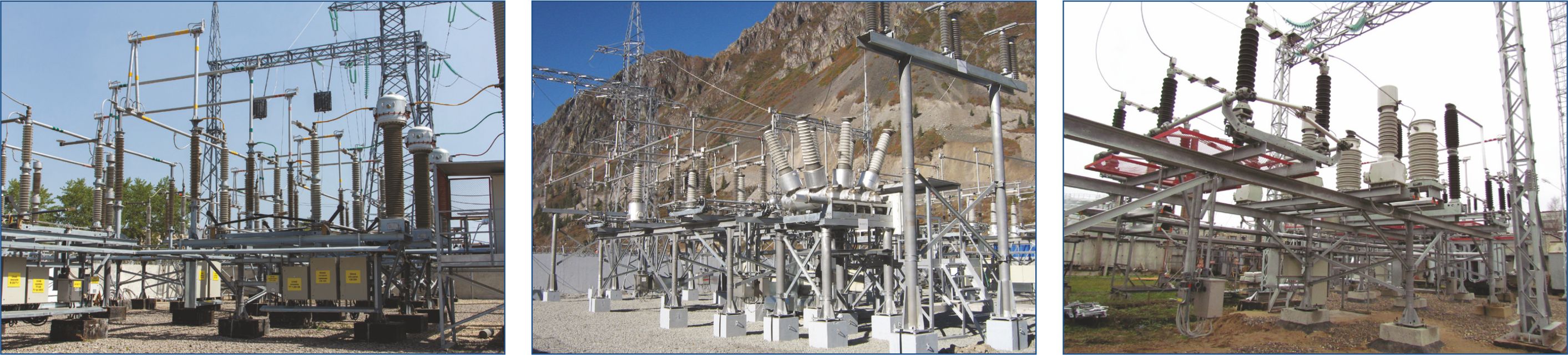

Мо­дуль — уни­вер­саль­ное ком­по­но­воч­ное ре­ше­ние, ши­ро­ко ис­поль­зу­е­мое про­ект­ны­ми и стро­и­тель­ны­ми ор­га­ни­за­ци­я­ми для воз­ве­де­ния от­кры­тых и за­кры­тых рас­пре­де­ли­тель­ных устройств клас­са на­пря­же­ния 35, 110, 220 кВ.

Ос­нов­ной осо­бен­но­стью дан­ной кон­струк­ции яв­ля­ет­ся ори­ги­наль­ное кон­струк­тив­ное ис­пол­не­ние, поз­во­ля­ю­щее су­ще­ствен­но со­кра­тить сро­ки и за­тра­ты на стро­и­тель­ство, а так­же умень­шить пло­щадь, за­ни­ма­е­мую под­стан­ци­ей. При этом со­блю­да­ют­ся все тре­бо­ва­ния, преду­смот­рен­ные Пра­ви­ла­ми устрой­ства элек­тро­уста­но­вок (ПУЭ).

Ва­ри­ан­ты ис­пол­не­ния мо­ду­ля

Для уста­нов­ки элек­тро­тех­ни­че­ско­го обо­ру­до­ва­ния, как оте­че­ствен­ных так и за­ру­беж­ных про­из­во­ди­те­лей, при­ме­ня­ет­ся еди­ный опор­ный мо­дуль. Мо­дуль со­сто­ит из вер­ти­каль­ных сто­ек, свя­зан­ных го­ри­зон­таль­ны­ми опор­ны­ми бал­ка­ми (дву­тав­ра­ми) и уко­си­на­ми, на ко­то­рые непо­сред­ствен­но или через пе­ре­ход­ные эле­мен­ты (пла­сти­ны, швел­ле­ры) уста­нав­ли­ва­ют­ся бал­ки обо­ру­до­ва­ния. Опор­ные пли­ты сто­ек для при­со­еди­не­ния к фун­да­мен­ту име­ют от­вер­стия диа­мет­ром 35 мм (под ан­кер­ные бол­ты се­че­ни­ем не бо­лее М30).

Для при­со­еди­не­ния к фун­да­мен­ту так­же мо­гут ис­поль­зо­вать­ся пе­ре­ход­ные эле­мен­ты — ро­ст­вер­ки. Все со­еди­не­ния мо­ду­ля вы­пол­не­ны бол­то­вы­ми. В спе­ци­аль­ном (сей­смо­стой­ком) ис­пол­не­нии кон­струк­ция уси­ле­на мощ­ны­ми стой­ка­ми, дву­тав­ра­ми, бал­ка­ми. Уко­си­ны за­ме­не­ны ар­ка­ми. Для каж­до­го из клас­сов на­пря­же­ния раз­ра­бо­та­ны ти­по­ис­пол­не­ния мо­ду­лей со стан­дарт­ны­ми раз­ме­ра­ми, ко­то­рые, по же­ла­нию за­каз­чи­ка, мо­гут быть за­ме­не­ны на аль­тер­на­тив­ные.


Струк­ту­ра услов­но­го обо­зна­че­ния

М — X — X — X

Меж­фаз­ное рас­сто­я­ние в де­ци­мет­рах, округ­лен­ное до де­ся­тых

Мак­си­маль­ная вы­со­та бло­ка без обо­ру­до­ва­ния в де­ци­мет­рах, округ­лен­ная до де­ся­тых

Класс на­пря­же­ния обо­ру­до­ва­ния, кВ

Мо­дуль

При­мер рас­шиф­ров­ки услов­но­го обо­зна­че­ния

М1-110-25,5-20 — мо­дуль, кон­струк­тив­ное ис­пол­не­ние № 1, класс на­пря­же­ния 110 кВ, вы­со­та бло­ка без обо­ру­до­ва­ния 2554 мм, меж­фаз­ное рас­сто­я­ние 2000 мм.

Все ме­тал­ло­кон­струк­ции долж­ны иметь за­щит­ные ан­ти­кор­ро­зийные по­кры­тия. По­кры­тия вы­пол­ня­ют­ся ме­то­дом го­ря­че­го цин­ко­ва­ния по ГОСТ 9.307, тол­щи­ной не ме­нее 78 мкм, или ме­то­дом галь­ва­ни­е­че­ско­го по­кры­тия по ГОСТ 9.301


Тех­ни­че­ские ха­рак­те­ри­сти­ки мо­ду­ля

На­име­но­ва­ние па­ра­мет­ра 35 кВ 110 кВ 220 кВ При­ме­ча­ние
Ан­ти­кор­ро­зий­ное по­кры­тие (го­ря­чее цин­ко­ва­ние) тол­щи­ной не ме­нее 78 мкм по ГОСТ 9.307 для ме­тал­ло­кон­струк­ций
Ан­ти­кор­ро­зий­ное по­кры­тие (галь­ва­ни­че­ское) по ГОСТ 9.301 для ме­ти­зов
Кли­ма­ти­че­ское ис­пол­не­ние и ка­те­го­рия раз­ме­ще­ния У1, УХЛ1, ХЛ1 ГОСТ 15 150
Вет­ро­вое дав­ле­ние до 1000 Па
Тол­щи­на стен­ки го­ло­ле­да до 40 мм
Сте­пень за­гряз­не­ния ат­мо­сфе­ры I -IV ГОСТ 9920–89
Сей­смич­ность пло­щад­ки стро­и­тель­ства до 9 бал­лов по шка­ле MSK 64

При­ме­ры опор­но­го мо­ду­ля для ру 110 кв в стан­дарт­ном ис­пол­не­нии

Сейсмич­ность района стро­и­тель­ства до 7 бал­лов вклю­чи­тель­но

При­ме­ры мо­ду­ля для ру 110 кв

Сейсмич­ность района стро­и­тель­ства до 9 бал­лов вклю­чи­тель­но

При­со­еди­не­ние вы­со­ко­вольт­ной ли­нии (ВЛ) к при­ём­но­му бло­ку

Ком­по­нов­кой мо­ду­ля преду­смот­ре­но два ва­ри­ан­та при­со­еди­не­ния ВЛ к при­ем­но­му бло­ку: бес­пор­таль­ный и пор­таль­ный.

Бес­пор­таль­ное при­со­еди­не­ние ВЛ к при­ём­но­му бло­ку

В бес­пор­таль­ном ва­ри­ан­те ВЧ-за­гра­ди­тель уста­нав­ли­ва­ет­ся на об­щей ра­ме, осталь­ное обо­ру­до­ва­ние ВЧ-свя­зи (кон­ден­са­тор, фильтр при­со­еди­не­ния и разъ­еди­ни­тель) раз­ме­ща­ет­ся на до­пол­ни­тель­ной кон­со­ли, при­со­еди­ня­е­мой к опор­но­му мо­ду­лю.

Пор­таль­ное при­со­еди­не­ние ВЛ к при­ём­но­му бло­ку

В пор­таль­ном ва­ри­ан­те ВЧ-за­гра­ди­тель кре­пит­ся к вход­но­му пор­та­лу с по­мо­щью под­вес­ной гир­лян­ды изо­ля­то­ров, а про­чее обо­ру­до­ва­ние ВЧ-свя­зи раз­ме­ща­ет­ся на са- мом мо­ду­ле.

Креп­ле­ние шка­фов к опо­ро­ным ме­тал­ло­кон­струк­ци­ям

Шка­фы на­руж­ной уста­нов­ки, пи­та­ния при­во­дов вы­клю­ча­те­лей и разъ­еди­ни­те­лей уста­нав­ли­ва­ют­ся на пер­фо­швел­лер, за­креп­ля­ют­ся на стойках мо­ду­ля и бло­ков при по­мо­щи скоб. При та­ком спо­со­бе креп­ле­ния на од­ной стойке мож­но уста­но­вить до трех шка­фов. За­зем­ле­ние шка­фов вы­пол­ня­ет­ся про­во­дом ПВ3-10 З-Ж ГОСТ 6323–79.

Креп­ле­ние од­но­го шка­фа к стойке

Креп­ле­ние двух шка­фов к стойке

Креп­ле­ние трех шка­фов к стойке
