Жесткая ошиновка 35-500 кВ
Жесткая ошиновка комплектная производства ООО «Т-ЭНЕРГИЯ» предназначена для выполнения электрических соединений между высоковольтными аппаратами открытых (ОРУ) и закрытых (ЗРУ) распределительных устройств 35-500 кВ. Жесткая ошиновка может применяться вместе с гибкой, например, в виде сочетания жестких сборных шин с гибкими внутриячейковыми связями.
Комплекты жесткой ошиновки на номинальные токи от 630 А до 4000 А изготавливаются как для типовых, так и для нетиповых схем распределительных устройств.

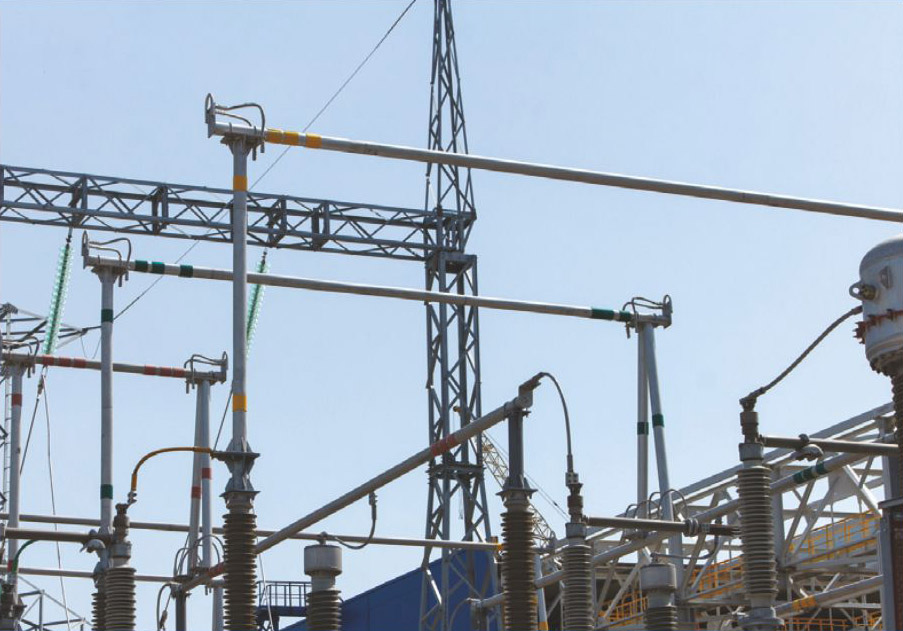

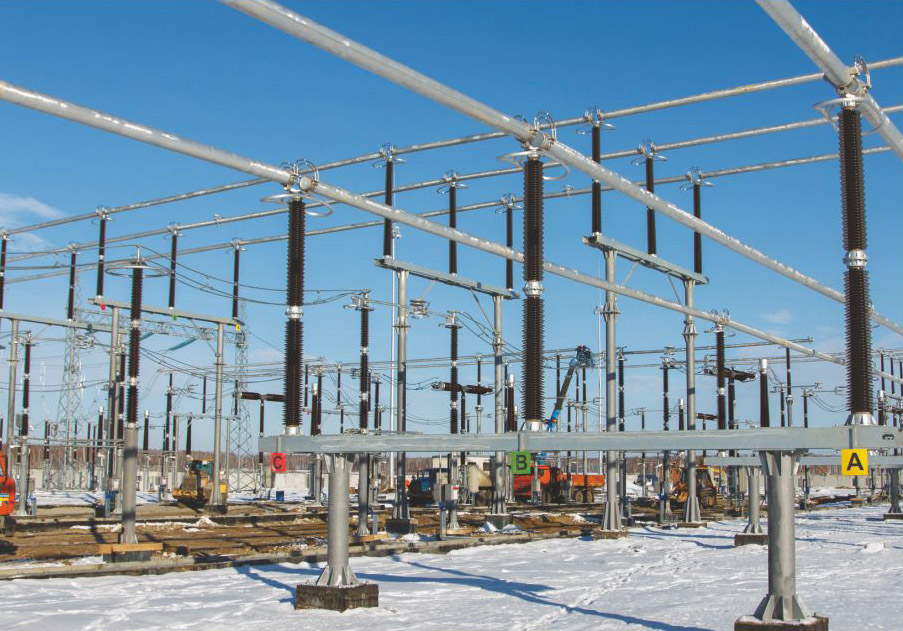

В составе жесткой ошиновки используются уникальные, с точки зрения надежности, соединительные элементы — литые шинодержатели с гибкими связями. Шинодержатели служат для восприятия механических усилий, возникающих в узлах соединений, гибкие связи используются для создания надежных электрических контактов между токоведущими частями. Литые шинодержатели с гибкими связями используются для соединения шин между собой и для присоединения к оборудованию. Для лучшей адаптации к условиям взаимного расположения соединяемых шин, конкретным особенностям конструкции высоковольтных аппаратов и др. разработано несколько модификаций шинодержателей. В распределительных устройствах 220 кВ соединения шин гибкими связями выполняются методом обжимки.
Технические характеристики до 110 кВ
Наименование параметра | 6(10) кВ | ОЖК 35 кВ | ОЖК 110 кВ |
Номинальное напряжение, кВ | 6 (10) | 35 | 110 |
Наибольшее рабочее напряжение, кВ | 7,2 (12) | 40,5 | 126 |
Номинальный ток, А | до 2500, 3150, 4000 | 1000, 1250, 1600, 2000, 2500, 3150, 4000 | |
Время протекания тока термической стойкости, сек. | 3 | 3 | |
Номинальный кратковременный ток термической стойкости (3 сек.), кА | до 50 | до 50 | |
Наибольший ток электродинамической стойкости (ударное значение <0,1 сек), кА | до 128 | до 128 | |
Максимальный скоростной напор ветра, м/с | 32 | 32 | |
Допустимая толщина стенки льда, мм | 20 | 20 | |
Категория размещения | 1 | 1,3 | |
Климатическое исполнение и категория размещения по ГОСТ 15 150 | У, ХЛ, УХЛ | У, ХЛ, УХЛ | |
Максимальный скоростной напор ветра при гололеде, м/с | 16 | 16 | |
Сейсмичность района в баллах по шкале MSK-64 | до 9 | до 9 |
Технические характеристики 220 — 500 кВ
Наименование параметра | ОЖК 220 кВ | ОЖК 330 кВ | ОЖК 500 кВ |
Номинальное напряжение, кВ | 220 | 330 | 500 |
Наибольшее рабочее напряжение, кВ | 252 | 363 | 525 |
Номинальный ток, А | 1000, 1600, 2000, 2500, 3150 | 1600, 2500, 3150 | |
Время протекания тока термической стойкости, сек. | 3 | 3 | |
Номинальный кратковременный ток термической стойкости (3 сек.), кА | до 50 | до 63 | |
Наибольший ток электродинамической стойкости (ударное значение <0,1 сек), кА | до 128 | до 160 | |
Максимальный скоростной напор ветра, м/с | 32 | 36 | |
Допустимая толщина стенки льда, мм | 20 | 25 | |
Категория размещения | 1,3 | 1 | |
Климатическое исполнение и категория размещения по ГОСТ 15 150 | У, ХЛ, УХЛ | У, ХЛ, УХЛ | |
Максимальный скоростной напор ветра при гололеде, м/с | 16 | 16 | |
Сейсмичность района в баллах по шкале MSK-64 | до 9 | до 9 |
