КТПМ-ТЭ

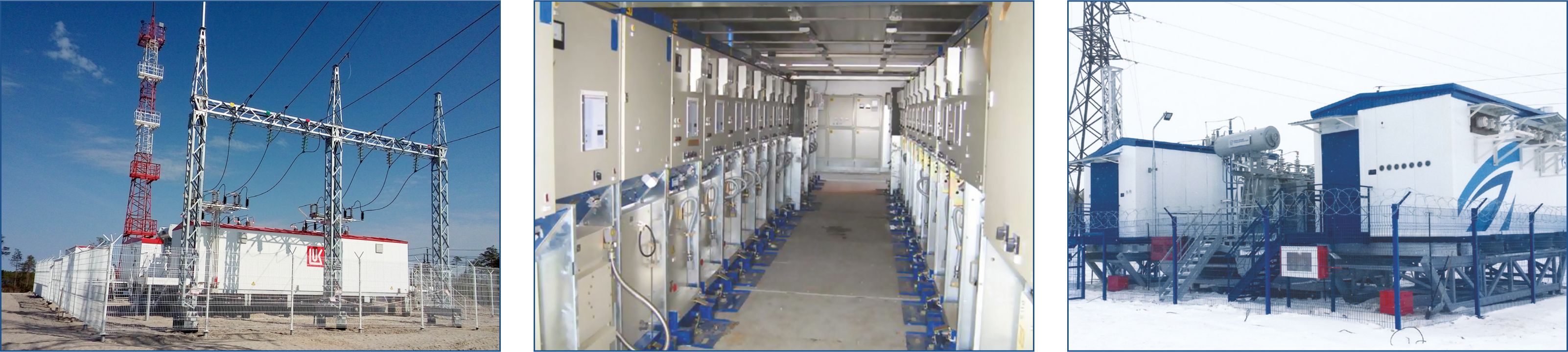

Ком­плект­ные транс­фор­ма­тор­ные под­стан­ции мо­дуль­ные (КТПМ-ТЭ), на­пря­же­ни­ем 35/10(6), 35/0,4 и 10(6)/0,4 кВ, внут­рен­ней и на­руж­ной уста­но­вок, пред­на­зна­чен­ные для при­е­ма, пре­об­ра­зо­ва­ния и рас­пре­де­ле­ния элек­три­че­ской энер­гии трех­фаз­но­го пе­ре­мен­но­го то­ка про­мыш­лен­ной ча­сто­ты 50 и 60 Гц на объ­ек­тах энер­ге­ти­ки, в неф­тя­ной и га­зо­вой про­мыш­лен­но­сти и дру­гих объ­ек­тах с глу­хо­за­зем­лен­ной или изо­ли­ро­ван­ной ней­тра­лью на сто­роне низ­ко­го на­пря­же­ния.

Под­стан­ция КТПМ-ТЭ из­го­тав­ли­ва­ет­ся ООО «Т-ЭНЕРГИЯ». В за­ви­си­мо­сти от на­зна­че­ния и па­ра­мет­ров се­ти элек­тро­снаб­же­ния, под­стан­ции мо­дуль­ные раз­ли­ча­ют­ся мощ­но­стью и на­пря­же­ни­ем. Ис­хо­дя из этих па­ра­мет­ров преду­смот­ре­ны раз­лич­ные ва­ри­ан­ты ком­по­нов­ки и кон­струк­тив­но­го ис­пол­не­ния мо­ду­лей КТПМ-ТЭ.

Обо­ру­до­ва­ние рас­пре­де­ли­тель­ных устройств раз­ме­ща­ет­ся внут­ри мо­ду­ля, а сам мо­дуль пред­став­ля­ет со­бой теп­ло­изо­ли­ро­ван­ный элек­тро­тех­ни­че­ский кон­тей­нер, осна­щен­ный си­сте­ма­ми жиз­не­обес­пе­че­ния (обо­грев, вен­ти­ля­ция, кон­ди­ци­о­ни­ро­ва­ние, ра­бо­чее и ава­рий­ное осве­ще­ние, а так­же по­жар­но-охран­ная сиг­на­ли­за­ция).

Рам­ное ос­но­ва­ние обес­пе­чи­ва­ет вы­со­кую сте­пень жест­ко­сти мо­ду­ля при его транс­пор­ти­ров­ке и мон­та­же, а так­же поз­во­ля­ет уста­нав­ли­вать его на раз­лич­ные ви­ды фун­да­мен­тов.

Пол, сте­ны и кры­ша мо­ду­ля со­сто­ят из теп­ло­изо­ля­ци­он­но­го ма­те­ри­а­ла, за­клю­чен­но­го меж­ду на­руж­ной и внут­рен­ней ме­тал­ли­че­ски­ми обо­лоч­ка­ми.

Все на­руж­ные по­верх­но­сти эле­мен­тов кон­струк­ции по­кры­ва­ют­ся по­ли­мер­ной по­рош­ко­вой крас­кой, от­ли­ча­ю­щей­ся дол­го­веч­но­стью, вы­со­кой стой­ко­стью к ме­ха­ни­че­ским и ат­мо­сфер­ным воз­дей­стви­ям.

При уста­нов­ке мо­ду­лей на вы­со­ких фун­да­мен­тах для удоб­ства экс­плу­а­та­ции под­стан­ции ком­плек­ту­ют­ся лест­ни­ца­ми с по­руч­ня­ми и пло­щад­ка­ми об­слу­жи­ва­ния.

Со­став под­стан­ции:

  • ком­плект­ное рас­пре­де­ли­тель­ное устрой­ство мо­дуль­ное (КРУМ) 35, 6(10) кВ;
  • рас­пре­де­ли­тель­ное устрой­ство низ­ше­го на­пря­же­ния (РУНН) 0,4 кВ;
  • си­ло­вой транс­фор­ма­тор (мас­ля­ный или су­хой);
  • ме­тал­ло­кон­струк­ции (опор­ные ра­мы, мас­ло­при­ем­ное устрой­ство, пло­щад­ки об­слу­жи­ва­ния, при­ем­ные пор­та­лы, ограж­да­ю­щие кон­струк­ции и пр.);
  • мон­таж­ный ком­плект ши­но­про­во­дов для со­еди­не­ния шка­фов УВН, РУНН, транс­фор­ма­то­ров.

Тех­ни­че­ские па­ра­мет­ры и ха­рак­те­ри­сти­ки

На­име­но­ва­ние па­ра­мет­ра КТПМ — 35/6(10) КТПМ — 35/0,4 КТПМ — 6(10)/0,4
Но­ми­наль­ное на­пря­же­ние на сто­роне ВН, кВ 35 35 6(10)
Но­ми­наль­ное на­пря­же­ние на сто­роне НН, кВ 6(10) 0,4 0,4
Ко­ли­че­ство си­ло­вых транс­фор­ма­то­ров 1 или 2
Наи­боль­шее ра­бо­чее на­пря­же­ние на сто­роне ВН, кВ 42 42 7,2 (12)
Наи­боль­шее ра­бо­чее на­пря­же­ние на сто­роне НН, кВ 7,2 (12)  —  —
Но­ми­наль­ная мощ­ность си­ло­во­го транс­фор­ма­то­ра, кВА 1600-6300 25-1600 25-1600
Ток тер­ми­че­ской стой­ко­сти в те­че­ние 3 сек. на сто­роне ВН, кА 25 25 20
Ток тер­ми­че­ской стой­ко­сти в те­че­ние 3 сек. на сто­роне НН, кА 20; 31,5 10-80 10-80
Ток элек­тро­ди­на­ми­че­ской стой­ко­сти на сто­роне ВН, кА 64 64 51
Ток элек­тро­ди­на­ми­че­ской стой­ко­сти на сто­роне НН, кА 51; 81 25-200 25-200
Кли­ма­ти­че­ское ис­пол­не­ние У1, УХЛ1 (ХЛ1)
Сте­пень за­щи­ты мо­ду­лей IP 55
Ско­рость вет­ра, м/с до 36
До­пу­сти­мая сне­го­вая на­груз­ка, Н/м2 3200
Сей­смо­стой­кость в бал­лах по шка­ле MSK 64 до 9
Срок служ­бы, лет не ме­нее 30
